EINFACHE ARBEIT MIT DATEIEN

Die ZW3D Datei (*.Z3/VX) ist ein Multi-Objekt. Innerhalb einer einzigen Datei können unterschiedliche Objekte, wie Skizzen, Bauteile, Werkstattzeichnungen und CAM-Pläne enthalten sein. Es fungiert wie ein Ordner und ist einfach zu bedienen. Man kann aber auch jedes Objekt einzeln, in einer separaten Datei speichern.

• Ready-sketch
  enthält eine Anzahl von vordefinierten geometrischen Symbolen, die die Arbeitszeit deutlich verkürzen.
• Trace profile
  ist eine sehr nützliche Funktion, die die Verwendung der Geometrie ermöglicht, die sich selbst kreuzt und von der wir nur einige Teile benutzen wollen, ohne die Funktion „Trim“ zu verwenden.
• Smart dimension & smart constraint
  ermöglichen die automatische Dimensionierung und Positionierung der gegenseitigen geometrischen Regeln.
• Sketch doctor
  hilft bei der Suche von offenen Konturen, bei Analysen und der Auflösung von gegenseitigen geometrischen Regeln.

• ZW3D basiert auf dem einzigartigen OverDriveTM Kernel, der die gleichzeitige Verwendung von Booleschen Operationen ohne Einschränkungen an Flächen und Volumen ermöglicht.
• Parametrische Modellierung ermöglicht schnelle und einfache Änderungen in der Feature-Geometrie vorzunehmen.

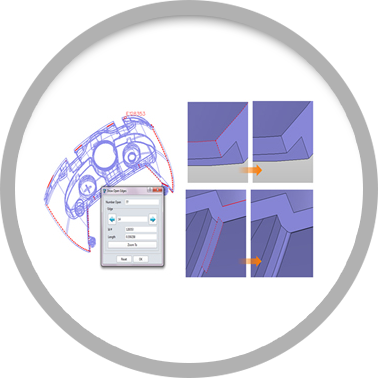

• Direkte Bearbeitung (Direct Edit) ist ein Werkzeug, das Änderungen in der Geometrie bei den nativen und importierten Modellen ermöglicht, ohne die Historie zu regenerieren.
• Flexible Oberflächenmodellierung.
• Viele leistungsfähige Modellierungswerkzeuge wie Morph, Wrap und Emboss bieten uns mehr Innovations- und Produktionsmöglichkeiten.

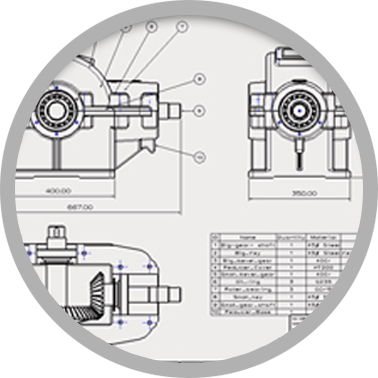

• Automatisierte Fertigung von Projektionen der Ansichten, Querschnitte und Details.
• ZW3D unterstützt ANSI-, ISO-, DIN-, JIS- und GB-Standards. Sie können auch einen Benutzerstandard definieren.
• Automatische Herstellung der Stückliste, Generierung von Bauelementpositionen, Bohrungstabellen und der Elektrodenkoordinaten.
• Einfache Anpassung der Symbole, Schraffuren und Vorlagen.

• Ermöglicht die „Top Down“- und „Bottom Up“-Arbeit mit großen Baugruppen.
• Die Überprüfung von Interferenzen und dynamischen Schnitten ermöglicht eine eindeutige Kollisionskontrolle, was eine frühzeitige Problemidentifizierung ermöglicht.
• Mit Animationswerkzeugen kann die Funktionalität des Designs demonstriert werden, wie sich das Produkt unter realen Bedingungen verhalten wird. Die Animationen können als *.AVI Video gespeichert werden.

REVERSE ENGINEERING

Mit integrierten Werkzeugen für das Reverse Engineering können wir aus STL-Dateien, Punktwolken oder 3D gescannten Dateien Oberflächen und vollständige 3D-Modelle bauen und für die CNC-Bearbeitung vorbereiten. Mit dieser Funktionalität kann ein 3D-Modell direkt auf einem 3D-Drucker ausgedruckt werden.

• Die Analysen von Entformungswinkel und Wandstärken werden angezeigt, wenn man den Mauszeiger über das Modell bewegt.
• Positiver, negativer und neutraler Entwurfsstatus werden in verschiedenen Farben angezeigt.
• Das Ergebnis der Wandstärkenanalyse liefert minimale und maximale Wandstärke.

• Die Verwendung von dynamischen Schnitten ermöglicht uns die Interferenz zwischen Teilen oder Komponenten in einer Baugruppe visuell zu überprüfen.
• Die Funktion der Interferenzüberprüfung zeigt uns detaillierte Ergebnisse wie: Anzahl, Volumen und Bereich der Interferenzen zwischen zwei Komponenten der Baugruppe.
• Das Werkzeug „Drag“ zeigt, ob sich die Komponenten in einer Baugruppe wie beabsichtigt bewegen.

• Überprüfung und Simulation von Bewegungen der Baugruppe anhand der definierten Einschränkungen.
• Animation der Explosionsansichten um den Montage- und Demontageprozess zu simulieren.
• Speicherung im * .avi-Videoformat.

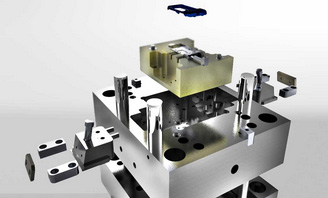

FORMENBAU

• Die Teilung können wir an geschlossenen und offenen Modellen durchführen, ohne die Geometrie zu heilen.
• Zwei Verfahren für die Teilung stehen zur Verfügung, entweder durch Trennlinien oder durch Trennflächen Definitionsmethoden.
• Trennlinien und Trennflächen können automatisch oder manuell festgelegt werden.
• Automatische und Interaktive Erstellung von Düsen & Auswerferseite.

GEHÄUSE UND STANDARDTEILE

• Eine große Anzahl der Gehäuse und Standardteile von verschiedenen Herstellern stehen in integrierten Bibliotheken zur Verfügung. Dies reduziert menschliche Fehler, verkürzt die Produktionszyklen und erhöht die Effizienz des Werkzeugdesigns.
• Zahlreiche Standarteile von verschiedenen Herstellern werden bereitgestellt, darunter von MISUMI, FUTABA, HASCO, DME und LKM.
• Ingenieure können die Standardteile entsprechend den Unternehmensanforderungen anpassen.

GIESSLAUF UND ANSCHNITT

• Mit einer einzigen Operation können Eingusse und Anschnitte schnell und einfach erstellt werden.
• Der Benutzer kann die Parameter entsprechend den praktischen Anforderungen frei modifizieren.

ELEKTRODEN

• Einfache Extrahierung der Elektroden von den Bereichen, die erodiert werden sollen.
• Die Messplatte können wir so definieren, dass sie mehrere Formen enthält.
• Die Untermaße für den Funkenspalt können angepasst werden.
• Automatische Generierung von Erodierplänen reduziert die Möglichkeit menschlicher Fehler bei der Eingabe von Koordinaten.

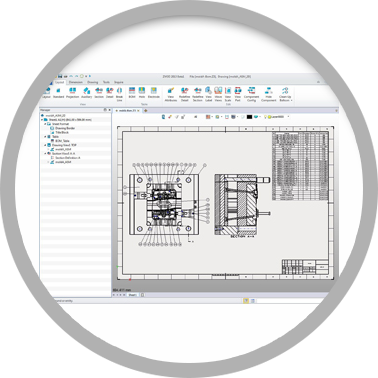

STÜCKLISTEN UND BOHRUNGSTABELLEN (BOM)

• Automatische Erstellung von Stücklisten und Bohrungstabellen (BOM).

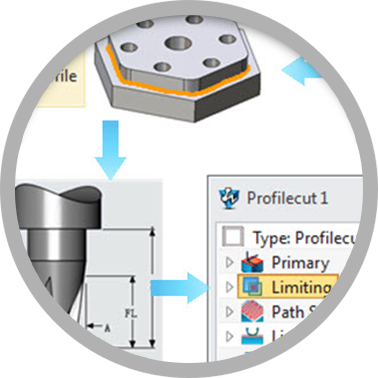

ZUVERLÄSSIGE MASCHINELLE BEARBEITUNG

Die Kenntnis der tatsächlichen Bearbeitungsergebnisse ist für die Programmierer von entscheidender Bedeutung. Zw3D bietet viele Möglichkeiten, um die Bearbeitung zu prüfen, damit diese den erwarteten Ergebnissen folgen.

• Die Simulation des Bearbeitungsprozesses analysiert die überschüssigen Materialien, was zu einer zuverlässigeren und effizienteren Bearbeitung führt. Die Analysefunktion hilft Programmierern Kollisionen und Hohlräume zu erkennen.
• Die Software-Berechnungen erkennen jegliche Möglichkeit der Kollision während der Verarbeitung, unter Berücksichtigung des Klemmtisches und der Klemmen.
• Die genaue Berechnung der Mindestlängen von Werkzeugen gewährleistet die Sicherheit Ihrer Bearbeitung.
